產品介紹
  YR18MP系列固態雷達采用脈沖壓縮體制,屬于相參接收雷達。具有盲區小、無輻射傷害、距離分辨率高、體積小、重量輕等眾多優點,并具有更好的海雜波、雨雜波表現,適合游艇、漁船等小船,特別適合無人船/艇(USV)等空間小、高度低、機動快、智能避碰的場合。
  YR18MP系列雷達具有以太網接口,支持羅經、定位、AIS等信號,而且多達200個目標跟蹤功能,加上良好的開發包支持,很適合USV船艇。

	產品特點
	●針對無人船(USV)研制的微波雷達。
	●全方位,全天候,遠距離。
	●低功耗,<25W(無顯示器)。
	●羅經、位置接口。
	●自動目標跟蹤算法。
	●可以對多達200個目標進行跟蹤,自動捕獲。
	●可輸出雷達視頻數據、羅經、位置等信息。
	●支持遙控操作雷達。
	●內置智能避障算法(可選)。

	●提供DEMO開發包。

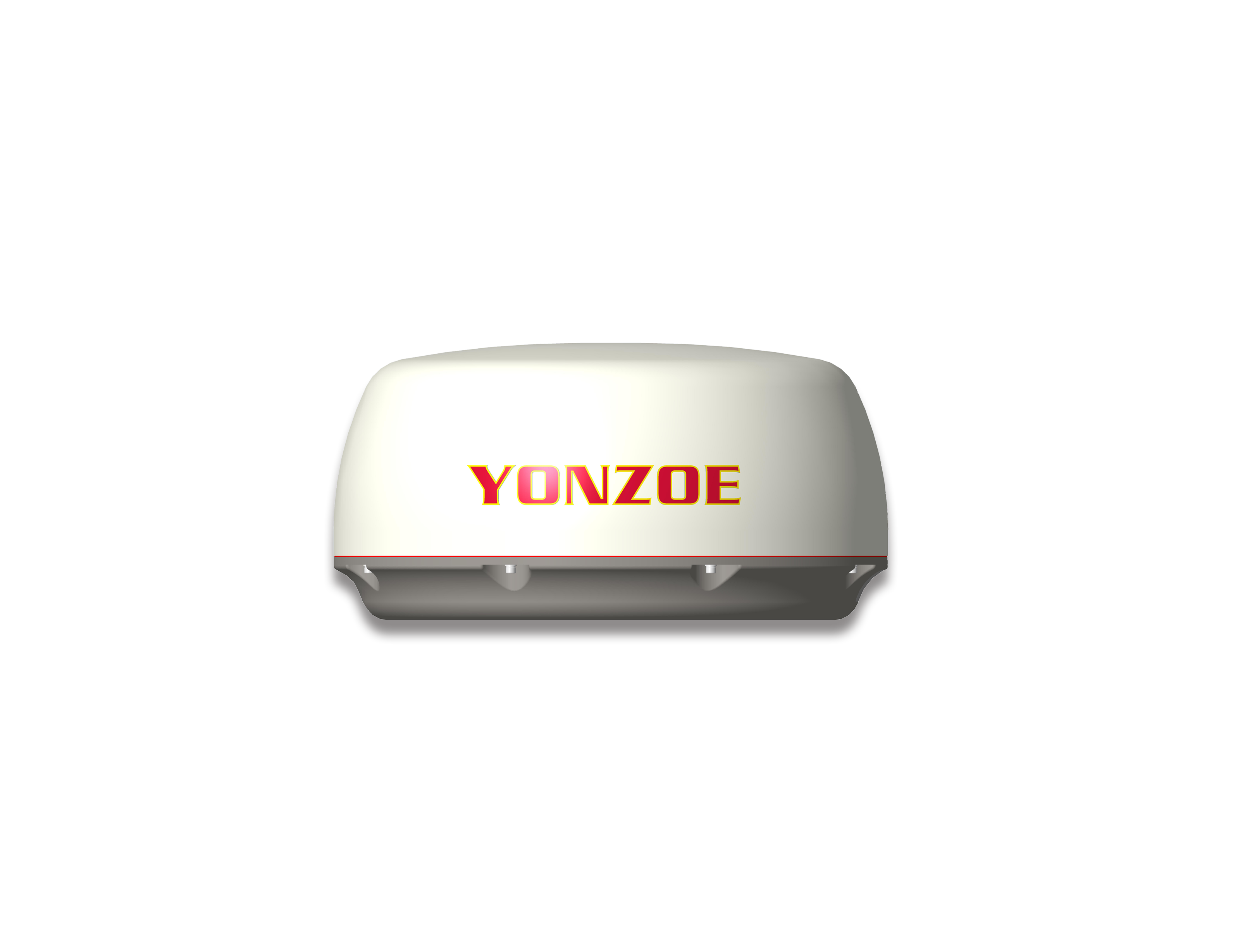

	天線收發單元




				|

						名稱

				 |


						升級版YR18MP

				 |


				|

						工作體制

				 |


						脈沖壓縮

				 |


				|

						工作頻段

				 |


						X波段,9400-9500MHZ

				 |


				|

						峰值功率

				 |


						10W、25W

				 |


				|

						調制帶寬

				 |


						最大48MHz

				 |


				|

						天線轉速

				 |


						24/36RPM可設置, 可選48/60RPM

				 |


				|

						天線波束

				 |


						水平:4.9°,銳化處理:2.5°,垂直:25°

				 |


				|

						天線副瓣

				 |


						±10°內-18dB; ±10°外-23dB

				 |


				|

						量程范圍

				 |


						50m~24NM

				 |


				|

						掃描時間

				 |


						40ns~64μs

				 |


				|

						重復頻率

				 |


						700~2400Hz

				 |


				|

						TT數量

				 |


						200個

				 |

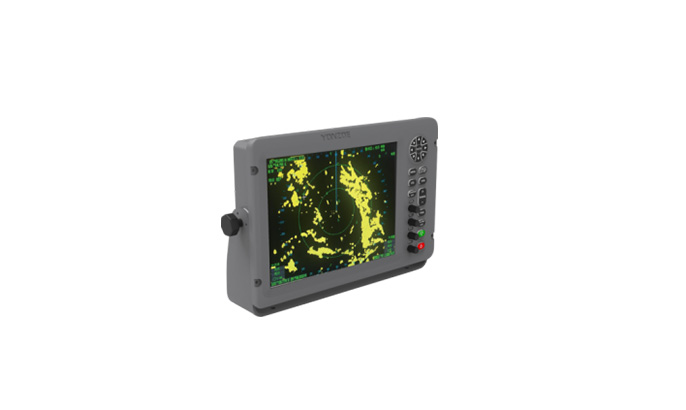

	顯示與處理單元(可選件)




				|

						項目

				 |


						參數

				 |


						備注

				 |


				|

						顯示尺寸

				 |


						12.1″

				 |




				 |


				|

						有效直徑

				 |


						最?。?80mm

				 |




				 |


				|

						分辨率

				 |


						800*600

				 |




				 |


				|

						圖像顏色

				 |


						黃色、綠色、白色、彩色;32級增強灰度

				 |




				 |


				|

						量程單位

				 |


						海里/公里

				 |




				 |


				|

						顯示模式

				 |


						船首向上


						真北向上航向向上

				 |




				 |


				|

						尾跡

				 |


						相對尾跡或?qū)Φ卣嫖槽E

				 |




				 |


				|

						TT

				 |


						20/200個

				 |


						手動/自動捕獲

				 |


				|

						AIS

				 |


						200個

				 |




				 |


				|

						量程(NM)

				 |


						0.125

				 |


						0.25

				 |


						0.5

				 |


						0.75

				 |


						1

				 |


						1.5

				 |


						2

				 |


						3

				 |


				|

						距標圈個數

				 |


						5

				 |


						5

				 |


						5

				 |


						5

				 |


						5

				 |


						5

				 |


						5

				 |


						6

				 |


				|

						間距(NM)

				 |


						0.025

				 |


						0.05

				 |


						0.1

				 |


						0.15

				 |


						0.2

				 |


						0.3

				 |


						0.4

				 |


						0.5

				 |


				|

						量程(NM)

				 |


						4

				 |


						6

				 |


						8

				 |


						12

				 |


						16

				 |


						24

				 |


						36

				 |




				 |


				|

						距標圈個數

				 |


						5

				 |


						6

				 |


						5

				 |


						6

				 |


						4

				 |


						6

				 |


						6

				 |




				 |


				|

						間距(NM)

				 |


						0.8

				 |


						1

				 |


						1.6

				 |


						2

				 |


						4

				 |


						4

				 |


						6

				 |




				 |


				|

						接口

				 |


						  輸入

				 |


						COMPASS;GPS/BDS;AIS;

				 |


				|

						  輸出

				 |


						TT  DATA,RJ45

				 |


				|

						電源

				 |


						24VDC(8-36V)

				 |




				 |


				|

						工作環境

				 |


				|

						工作溫度

				 |


						-15℃~+55℃

				 |


						IEC 60945

				 |


				|

						存儲溫度

				 |


						-30℃~+70℃

				 |


						IEC 60945

				 |


				|

						防水等級

				 |


						IPX3

				 |


						IEC 60529

				 |
